20#無縫方管材質(zhì)為20#鋼，強度比15#稍高，很少淬火，無回火脆性。冷變形塑性高、一般供彎曲、壓延、彎邊和錘拱等加工，

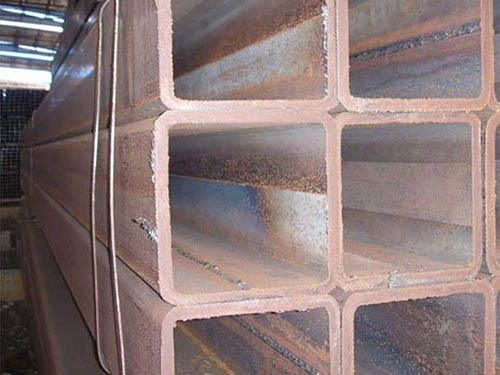

　　20#無縫方管

　　電弧焊和接觸焊的焊接性能好，氣焊時厚度小，外形要求嚴格或形狀復雜的制件上易發(fā)生裂紋。切削加工性冷拔或正火狀態(tài)較退火狀態(tài)好、一般用于制造受力不大而韌性要求高的工件。

　　20#無縫方管的材料為：優(yōu)質(zhì)碳素結(jié)構(gòu)鋼

　　牌號：20#

　　標準：GB8162-2008

　　GB/T8163-2008

　　GB3087-2008

　　GB9948-2006

　　GB5310-2008

　　化學成分：

　　碳 C ：0.17～0.2 硅 Si：0.17～0.37 錳 Mn：0.35～0.65 硫 S ：≤0.035 磷 P ：≤0.035 鉻 Cr：≤0.25 鎳 Ni：≤0.25 銅 Cu：≤0.25

　　力學性能：

　　抗拉強度 σb (MPa)：≥410(42)屈服強度σs (MPa)：≥245(25)伸長率 δ5 (%)：≥25斷面收縮率 ψ (%)：≥5，硬度 ：未熱處理,≤156HB，試樣尺寸：試樣尺寸25mm

　　熱處理規(guī)范及金相組織：

　　熱處理規(guī)范：正火,910℃,空冷。金相組織：鐵素體+珠光體。

　　交貨狀態(tài)：以不熱處理或熱處理(退火、正火或高溫回火)狀態(tài)交貨。要求熱處理狀態(tài)交貨的應在合同中注明，未注明者按不熱處理交貨。
